GST-LD-8300型輸入模塊
文章來源：www.herald-china.com作者：海灣消防公司人氣：2504日期：2020-04-04 12:58:05

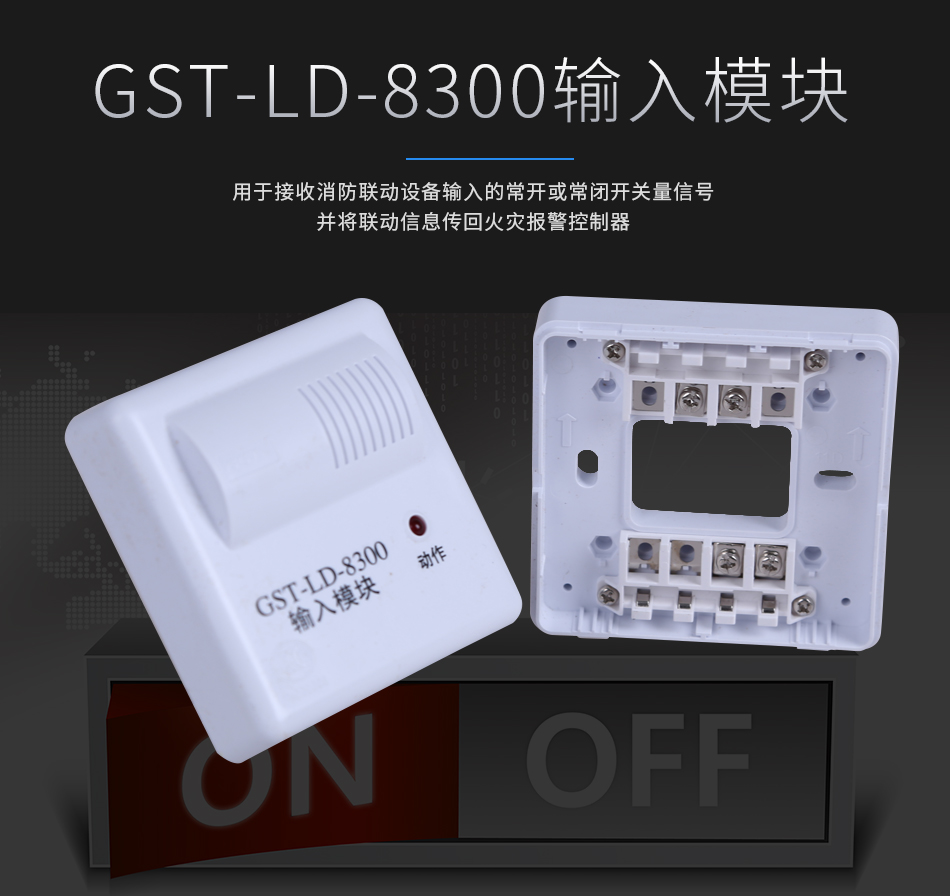

一、海灣GST-LD-8300輸入模塊概述
GST-LD-8300輸入模塊（以下簡稱模塊），用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。
二、海灣GST-LD-8300輸入模塊特點
●輸入端可現場設為常閉檢線、常開檢線輸入，應與無源觸點連接；
●地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；
●由微處理器對運行情況進行監視，分別以正常、動作、故障三種形式將模塊的狀態傳給控制器；
●電路部分和接線底殼采用插接方式，接觸可靠、便于施工。
三、海灣GST-LD-8300輸入模塊技術特性
| 型號 | GST-LD-8300 |
| 工作電壓 |
信號總線電壓：總線24V 允許范圍：16V～28V |
| 工作電流 | ≤1mA |
| 指示燈 | 紅色（正常監視狀態閃亮，動作時常亮） |
| 編碼方式 | 電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 線制 | 與火災報警控制器的信號二總線無極性連接 |
| 輸入方式 |
常開檢線時線路發生斷路（短路為動作信號）、 常閉檢線輸入時輸入線路發生短路（斷路為動作信號），模塊將向控制器發送故障信號； |
| 使用環境 |
溫度：-10℃～+55℃ 相對濕度≤95%，不凝露 |

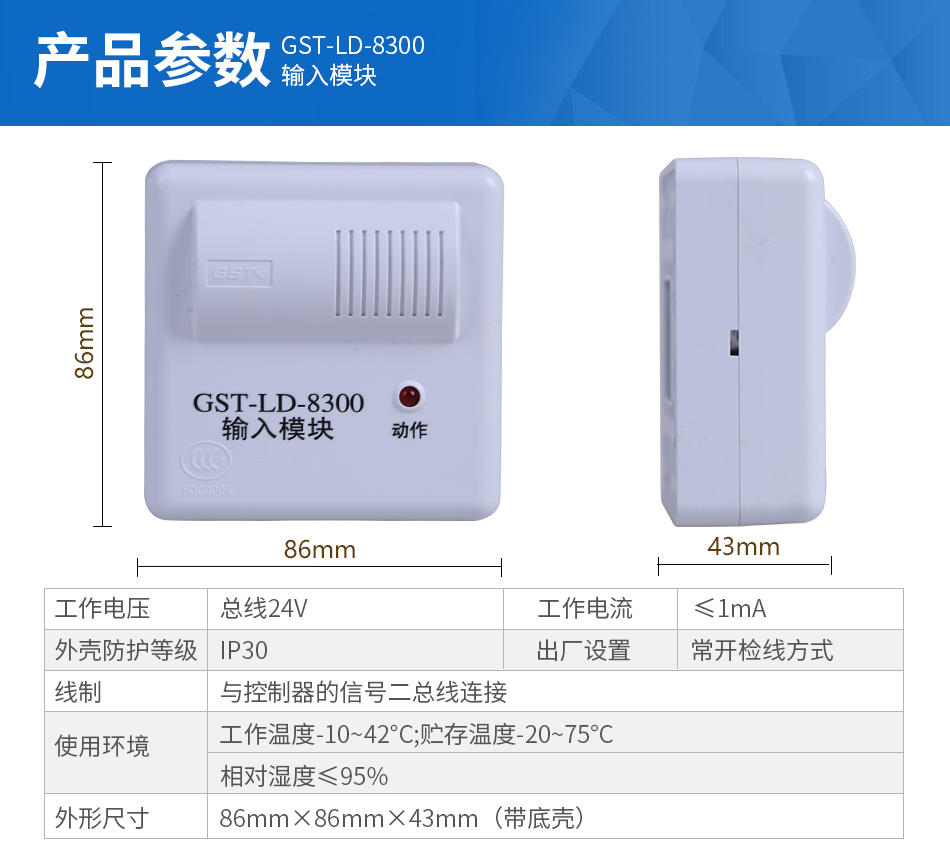

| 外形尺寸 | 86mm×86mm×43mm（帶底殼） |
| 殼體材料和顏色 | ABS，瓷白 |
| 重量： | 約126g（帶底殼） |
| 安裝孔距 | 60mm |
| 執行標準 |
GB16806-2006 |
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.herald-china.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.herald-china.com/；海灣服務熱線：18910580194
上一篇：沒有了！ | 下一篇：GST-LD-8301型輸入/輸出模塊
此文關鍵字：
GST-LD-8300型輸入模塊
相關資訊
- 現代城市需要配置那些消防設施
- 超高層住宅建筑套內應設置火災探測器
- 電纜溝防火墻電纜蓋板標識和顏色
- 可燃氣體報警控制器報警、控制、故障、濃度顯示等功能要求
- 托兒所、幼兒園的消火栓箱應暗裝
- 廠區配套的綜合樓性質為民用還是工業？
- 感溫電纜本安型與隔爆型，究竟如何選擇?
- 國家標準《電化學儲能電站火災監測預警系統通用技術要求》批準發布
- 請問一類高層住宅下部設置的地下車庫，其消防電梯前室內能否設置電井或其他開口
- 丙類倉庫設置夾層的火災報警與自動噴水滅火系統配置探討
推薦文章
- 對北京消防“三水一電”的擔憂？與解決之道
- 應急照明不應嵌頂、吸頂安裝？
- 火災報警系統避難層區域機的問題
- 公共建筑車庫例如辦公樓車庫是否可以安裝燃氣管道？
- 自帶蓄電池式疏散指示牌有使用年限的規范
- 海灣火災自動報警系統（常見故障及處理方法匯總）
- 消防水泵機械應急啟動裝置的位置開關：消防安全的"狀態監測哨兵"
- 水力警鈴不持續響的原因分析與故障排除
- 關于老舊高層公共建筑消防改造中室外消火栓增設問題的探討
- 海灣消火栓按鈕更換維修要點

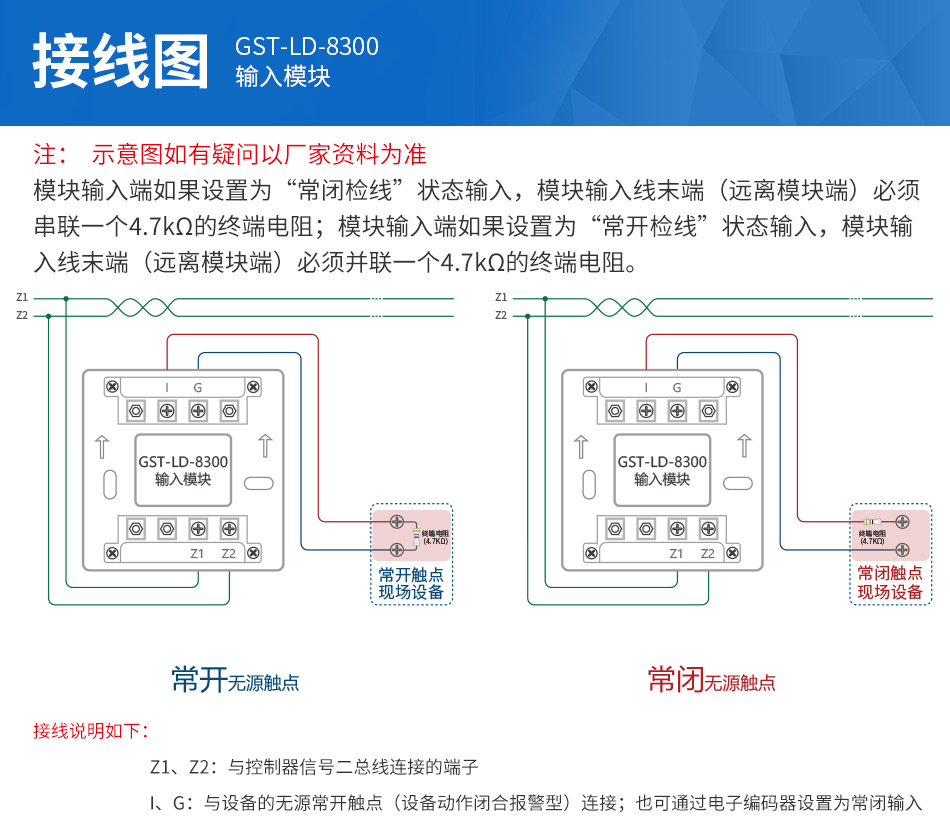

接線示意圖
