GST-LD-8331 型模塊箱
文章來源：www.herald-china.com作者：海灣消防公司人氣：1605日期：2019-05-03 14:51:57
GST-LD-8331 模塊箱（以下簡稱模塊箱）內部裝有GST-LD-8325 模塊（以下簡稱模塊）和GST-AS-300 安全柵（以下簡稱安全柵），可與J-SAF-GST9213（Ex）消火栓按鈕配接，組成本質安
全型防爆系統。一旦發生火災，現場人員按下消火栓報警按鈕，模塊將報警信號通過總線傳入控制器，控制器會顯示出該編碼地址的報警信號。模塊箱具有檢線功能，當模塊出現故障時，控制器會顯示出該編碼地址的故障信號。模塊采用電子編碼方式，可通過我公司生產的GST-BMQ-2 型電子編碼器進行現場編碼。模塊箱應安裝在安全區域
3.3.2 主要技術指標
1. 工作電壓：
信號總線電壓：24V； 允許范圍：16V～28V
電源總線電壓：DC24V； 允許范圍：DC20V～DC28V
2. 工作電流：
總線：監視電流≤1mA，報警電流≤1.5mADC24V：監視電流≤10mA，報警電流（不包括有源輸出端口的輸出電流）≤60mA
3. 有源輸出：DC24V/100mA
4. 輸入檢線：輸入線路發生斷路（短路為動作信號），模塊將向控制器發送故障信號
5. 輸出檢線：輸出線路發生斷路、短路，模塊將向控制器發送故障信號（注：啟泵繼電器線圈電阻應在350Ω~8k 之間）
6. 電源故障：DC24V 掉電時，模塊將向控制器發送故障信號
7. 連接設備容量：最多可配接10 只J-SAF-GST9213(Ex)消火栓按鈕
8. 安全柵參數：GST-AS-300 型安全柵，U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083μF
9. 編碼方式：采用電子編碼方式
10. 使用環境：
溫度：-10℃～+55℃相對濕度≤95%，不凝露
11. 殼體材料和顏色：不銹鋼，白色
12. 重量：1.56kg
13. 防護等級：IP66
14. 安裝孔距：175mm
15. 外形尺寸：196mm×215mm×86mm
16. 執行標準：Q/GST 43-2012
3.3.3 結構特征、安裝與布線
(1) 模塊箱外形示意圖如圖1- 32：
(2) 安裝方法
模塊箱安裝可用兩只M6×60 膨脹螺栓將其固定在墻壁上，安裝尺寸如圖1- 33 所示。其中本安側端子為安全柵端子，非本安側端子為模塊端子：
Z1、Z2：接控制器總線，無極性
D1、D2：接直流24V，無極性
I、G：輸入2 端子，無源輸入，連接消防泵反饋端
O、G：輸出端，有源輸出，24V/100mA
3、4：安全柵3、4 兩端，接消火栓報警按鈕，3 為正，4 為負模塊箱應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為50mm)。
模塊箱內含GST-AS-300 型齊納安全柵，主要技術參數參見第一章3.2 節。
布線要求：信號總線Z1、Z2 采用阻燃RVS 型雙絞線，截面積≥1.0mm2；電源線D1、D2 采用阻燃BV 線，截面積≥1.5mm2。安全柵至報警按鈕間的電纜應選用截面積≥1.0mm2 的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。本安電纜的長度計算參見GST-LD-8332 中布線要求的相關內容。
3.3.4 使用及操作
編碼操作：可利用本公司生產的GST-BMQ-2 型電子編碼器進行現場編碼。編碼時將編碼器與總線端子Z1、Z2 連接，在待機狀態，輸入模塊的地址編碼（模式1 地址范圍1～241，模式2 地址范圍1～242），按“寫碼”鍵即完成編碼工作。輸入設定參數：編碼器在待機狀態時，輸入開鎖密碼，按下“清除”鍵，再按下“功能”鍵，最后按下數字鍵“3”，屏幕上最后一位會顯示一個“-”，輸入設定參數，按下“編碼”鍵，屏幕上將顯示一個“P”字，表明相應的設定參數已被寫入，按“清除”鍵返回。本模塊的輸入設定參數出廠設為單編碼模式（設定參數為2），現場可設定參數如下所示：
1 模式1：輸入設定參數為1。模塊占用2 個地址，上傳信息時，輸入1 端口信息占用地址一，輸入2、輸出端口信息占用地址二。
2 模式2：輸入設定參數為2。模塊占用1 個地址，輸入2 端口的動作、動作恢復信息不上傳（可由多線制上傳）。出廠默認設置
3.3.5 應用方法
每個模塊箱可配接10 只消火栓按鈕，消火栓按鈕需串聯連接。在消火栓按鈕末端和消防泵反饋端需接4.7kΩ終端電阻。模塊箱應安裝在安全區域，本安側和非本安側接線應分開并保持一定距離(至少為50mm)。外殼（出廠時已經與安全柵接地端子連接）必須就近可靠接地，連接螺釘必須擰緊，不可松動，接地電阻不能大于4Ω。
模塊箱應用示意圖如圖1- 35、1- 36 所示，其中圖1- 35 為單個模塊箱控制一臺消防泵的情況，圖1- 36 為多個模塊箱同時控制一臺消防泵的情況。輸出端和輸入2 端的2 個G 端子內部相連，實際布線只需接其中一個即可模塊箱系統構成圖如圖1- 35、1- 36：
模塊箱不能和J-SAM-GST9124 消火栓按鈕并聯使用， J-SAM-GST9124 消火栓按鈕需要單獨加啟泵繼電器控制。
模塊反饋端不能和其他設備并聯，如果需要接入其他設備檢測反饋信息，反饋端需單獨接線。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.herald-china.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.herald-china.com/；海灣服務熱線：18910580194
全型防爆系統。一旦發生火災，現場人員按下消火栓報警按鈕，模塊將報警信號通過總線傳入控制器，控制器會顯示出該編碼地址的報警信號。模塊箱具有檢線功能，當模塊出現故障時，控制器會顯示出該編碼地址的故障信號。模塊采用電子編碼方式，可通過我公司生產的GST-BMQ-2 型電子編碼器進行現場編碼。模塊箱應安裝在安全區域
3.3.2 主要技術指標
1. 工作電壓：
信號總線電壓：24V； 允許范圍：16V～28V
電源總線電壓：DC24V； 允許范圍：DC20V～DC28V
2. 工作電流：
總線：監視電流≤1mA，報警電流≤1.5mADC24V：監視電流≤10mA，報警電流（不包括有源輸出端口的輸出電流）≤60mA
3. 有源輸出：DC24V/100mA
4. 輸入檢線：輸入線路發生斷路（短路為動作信號），模塊將向控制器發送故障信號
5. 輸出檢線：輸出線路發生斷路、短路，模塊將向控制器發送故障信號（注：啟泵繼電器線圈電阻應在350Ω~8k 之間）
6. 電源故障：DC24V 掉電時，模塊將向控制器發送故障信號
7. 連接設備容量：最多可配接10 只J-SAF-GST9213(Ex)消火栓按鈕
8. 安全柵參數：GST-AS-300 型安全柵，U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083μF
9. 編碼方式：采用電子編碼方式
10. 使用環境：
溫度：-10℃～+55℃相對濕度≤95%，不凝露
11. 殼體材料和顏色：不銹鋼，白色
12. 重量：1.56kg
13. 防護等級：IP66
14. 安裝孔距：175mm
15. 外形尺寸：196mm×215mm×86mm
16. 執行標準：Q/GST 43-2012
3.3.3 結構特征、安裝與布線
(1) 模塊箱外形示意圖如圖1- 32：
(2) 安裝方法
模塊箱安裝可用兩只M6×60 膨脹螺栓將其固定在墻壁上，安裝尺寸如圖1- 33 所示。其中本安側端子為安全柵端子，非本安側端子為模塊端子：
Z1、Z2：接控制器總線，無極性
D1、D2：接直流24V，無極性
I、G：輸入2 端子，無源輸入，連接消防泵反饋端
O、G：輸出端，有源輸出，24V/100mA
3、4：安全柵3、4 兩端，接消火栓報警按鈕，3 為正，4 為負模塊箱應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為50mm)。
模塊箱內含GST-AS-300 型齊納安全柵，主要技術參數參見第一章3.2 節。
布線要求：信號總線Z1、Z2 采用阻燃RVS 型雙絞線，截面積≥1.0mm2；電源線D1、D2 采用阻燃BV 線，截面積≥1.5mm2。安全柵至報警按鈕間的電纜應選用截面積≥1.0mm2 的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。本安電纜的長度計算參見GST-LD-8332 中布線要求的相關內容。
3.3.4 使用及操作
編碼操作：可利用本公司生產的GST-BMQ-2 型電子編碼器進行現場編碼。編碼時將編碼器與總線端子Z1、Z2 連接，在待機狀態，輸入模塊的地址編碼（模式1 地址范圍1～241，模式2 地址范圍1～242），按“寫碼”鍵即完成編碼工作。輸入設定參數：編碼器在待機狀態時，輸入開鎖密碼，按下“清除”鍵，再按下“功能”鍵，最后按下數字鍵“3”，屏幕上最后一位會顯示一個“-”，輸入設定參數，按下“編碼”鍵，屏幕上將顯示一個“P”字，表明相應的設定參數已被寫入，按“清除”鍵返回。本模塊的輸入設定參數出廠設為單編碼模式（設定參數為2），現場可設定參數如下所示：
1 模式1：輸入設定參數為1。模塊占用2 個地址，上傳信息時，輸入1 端口信息占用地址一，輸入2、輸出端口信息占用地址二。
2 模式2：輸入設定參數為2。模塊占用1 個地址，輸入2 端口的動作、動作恢復信息不上傳（可由多線制上傳）。出廠默認設置
3.3.5 應用方法
每個模塊箱可配接10 只消火栓按鈕，消火栓按鈕需串聯連接。在消火栓按鈕末端和消防泵反饋端需接4.7kΩ終端電阻。模塊箱應安裝在安全區域，本安側和非本安側接線應分開并保持一定距離(至少為50mm)。外殼（出廠時已經與安全柵接地端子連接）必須就近可靠接地，連接螺釘必須擰緊，不可松動，接地電阻不能大于4Ω。
模塊箱應用示意圖如圖1- 35、1- 36 所示，其中圖1- 35 為單個模塊箱控制一臺消防泵的情況，圖1- 36 為多個模塊箱同時控制一臺消防泵的情況。輸出端和輸入2 端的2 個G 端子內部相連，實際布線只需接其中一個即可模塊箱系統構成圖如圖1- 35、1- 36：
模塊箱不能和J-SAM-GST9124 消火栓按鈕并聯使用， J-SAM-GST9124 消火栓按鈕需要單獨加啟泵繼電器控制。
模塊反饋端不能和其他設備并聯，如果需要接入其他設備檢測反饋信息，反饋端需單獨接線。
一、海灣GST-LD-8331模塊箱的概述：
GST-LD-8331型模塊箱由GST-LD-8325（老款為8303）模塊、GST-AS-300安全柵和模塊箱外殼組成，可與J-SAF-GST9213(Ex)消火栓按鈕配接，組成本質安全型防爆系統，一旦發生火災，現場人員按下消火栓報警按鈕，模塊箱將報警信號通過總線傳入控制器，控制器會顯示出該編碼地址的報警信號。當模塊箱出現故障時，控制器會顯示出該編碼地址的故障信號。模塊箱具有檢線功能，當與消火栓按鈕的連接線出現短路、斷路時，模塊箱會向控制器報故障。模塊箱采用電子編碼方式，編碼范圍在1～242之間任意設定，可通過我公司生產的GST-BMQ-2型電子編碼器進行現場編碼。模塊箱應安裝在安全區域。

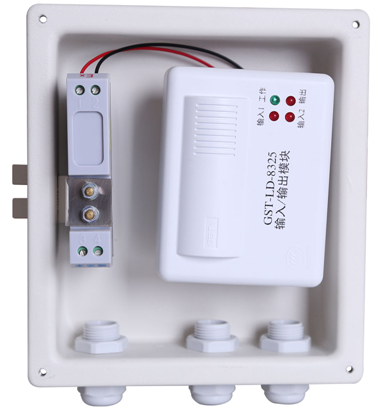

二、海灣GST-LD-8331模塊箱內部照片
三、海灣GST-LD-8331模塊箱接線示意圖
