GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置
文章來源：www.herald-china.com作者：海灣消防公司人氣：1174日期：2019-05-09 04:19:00
1. 引 言
1.1 GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置概述
七氟丙烷滅火劑在標準狀態下是一種無色、無味、不導電的氣體，其密度約是空氣的6 倍，在一定壓力下呈液態，釋放后不含有粒子或油狀殘余物，不會污染環境和被保護物，不危害人類生存環境；滅火技術成熟；滅火后不留殘漬；合成物在大氣中存留壽命短；滅火劑不導電；具有良好的儲存性和穩定性。
1.2 GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置適用范圍
1.3 滅火機理
七氟丙烷滅火機理包括以下三方面：
a) 化學抑制：能夠惰化火焰中的活性自由基，阻斷燃燒時的鏈式反應。
b) 冷卻：滅火劑在噴出噴嘴時，液體滅火劑迅速轉變成氣態需要吸收大量熱量，降低了保護區內火焰周圍的溫度。
c) 窒息：保護區內滅火劑的噴放降低了氧氣的濃度，降低了燃燒的速度。
2. GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置
2.1 GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置主要技術參數
2.2 GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置系統工作原理
當火災探測器（感溫探測器、感煙探測器）探測到火情后，將火災信號反饋到火災報警控制器，火災報警控制器控制聲光報警器，發出撤離報警信號。同時，火災報警控制器將信號傳遞給氣體滅火控制盤，由氣體滅火控制盤控制聯動設備，30 秒延時后，向電磁驅動器發出啟動信號（DC24V，1.5A），電磁驅動器開啟驅動氣體容器閥，驅動氣體順序開啟選擇閥、滅火劑瓶組容器閥，釋放滅火劑，滅火劑通過噴嘴噴放到保護區中，達到滅火目的。當滅火劑流經系統管路時，信號反饋裝置動作，電信號反饋到氣體滅火控制盤，表明滅火劑已噴放。
2.3 GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置系統結構及組成
七氟丙烷滅火系統為全淹滅滅火系統，主要由火災探測系統（火災探測器、報警控制器）、滅火控制系統（氣體滅火控制盤、聲光報警器、緊急啟動/停止按鈕等）和氣體滅火系統三大部分組成。
氣體滅火系統主要分為單元獨立系統和組合分配系統。
（1）單元獨立系統——一個七氟丙烷供應源，通過固定的管網和噴嘴，對單個防護區或保護對象實施保護。系統可不設選擇閥，采用1 只驅動氣體瓶組啟動全部七氟丙烷滅火劑瓶組。
（2）組合分配系統——一個七氟丙烷供應源，通過區域選擇閥、固定的管網和噴嘴，對兩個或兩個以上的防護區或保護對象實施保護。
七氟丙烷滅火系統具有自動啟動、手動啟動和機械應急啟動三種方式。
1) 自動啟動：從火災探測報警、關閉聯動設備以及釋放滅火劑瓶組均由系統自動完成，不需要人員介入的操作和控制方式。
2) 手動啟動：人員接到火災自動報警信號或發現火災后，經確認后啟動手動按鈕，通過滅火控制器操作聯動設備、釋放滅火劑的操作和控制方式。
3) 機械應急啟動：指系統在自動啟動與手動啟動失靈時，人員用系統所設的機械式應急啟動機構，直接操作聯動設備和釋放滅火劑的操作和控制方式。
注意！機械應急啟動不是系統正常啟動的一部分，只能在緊急情況下作為最后的措施。
2.5 GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置系統部件
系統由滅火劑瓶組、驅動氣體瓶組、選擇閥、液體單向閥、連接管、集流管、安全閥、信號反饋裝置、氣體單向閥、低泄高封閥、噴嘴、氣控管路、瓶架、驅動氣體瓶架等組成。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.herald-china.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.herald-china.com/；海灣服務熱線：18910580194
1.1 GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置概述
七氟丙烷滅火劑在標準狀態下是一種無色、無味、不導電的氣體，其密度約是空氣的6 倍，在一定壓力下呈液態，釋放后不含有粒子或油狀殘余物，不會污染環境和被保護物，不危害人類生存環境；滅火技術成熟；滅火后不留殘漬；合成物在大氣中存留壽命短；滅火劑不導電；具有良好的儲存性和穩定性。
1.2 GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置適用范圍
| 七氟丙烷滅火劑適用于撲救下列火災 | 七氟丙烷滅火劑不適用于撲救下列火災 |
|
a） 電氣火災 b） 固體表面火災 c） 液體火災 d） 滅火前能切斷氣源的氣體火災 |
a） 硝化纖維、硝酸鈉等氧化劑或含氧化劑的 化學制品火災 b） 鉀、鎂、鈉、鈦、鎬、鈾等活潑金屬火災 c） 氫化鉀、氫化鈉等金屬氫化物火災 d） 過氧化氫、聯胺等自行分解的化學物質火災 e） 可燃固體物質的深位火災 |
1.3 滅火機理
七氟丙烷滅火機理包括以下三方面：
a) 化學抑制：能夠惰化火焰中的活性自由基，阻斷燃燒時的鏈式反應。
b) 冷卻：滅火劑在噴出噴嘴時，液體滅火劑迅速轉變成氣態需要吸收大量熱量，降低了保護區內火焰周圍的溫度。
c) 窒息：保護區內滅火劑的噴放降低了氧氣的濃度，降低了燃燒的速度。
2. GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置
2.1 GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置主要技術參數
|
設計工 作壓力 （20℃） |
最大工 作壓力 （50℃） |
最大充 裝密度 |
儲存容器容積 |
噴射 時間 |
使用環 境溫度 |
工作 電壓 |
工作 電流 |
| 4.2MPa | 5.3MPa |
≤ 950kg/m3 |
70L/90L/120L 150L/180L |
≤ 10s |
0℃~50℃ | DC24V | 1.5A |
2.2 GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置系統工作原理
當火災探測器（感溫探測器、感煙探測器）探測到火情后，將火災信號反饋到火災報警控制器，火災報警控制器控制聲光報警器，發出撤離報警信號。同時，火災報警控制器將信號傳遞給氣體滅火控制盤，由氣體滅火控制盤控制聯動設備，30 秒延時后，向電磁驅動器發出啟動信號（DC24V，1.5A），電磁驅動器開啟驅動氣體容器閥，驅動氣體順序開啟選擇閥、滅火劑瓶組容器閥，釋放滅火劑，滅火劑通過噴嘴噴放到保護區中，達到滅火目的。當滅火劑流經系統管路時，信號反饋裝置動作，電信號反饋到氣體滅火控制盤，表明滅火劑已噴放。

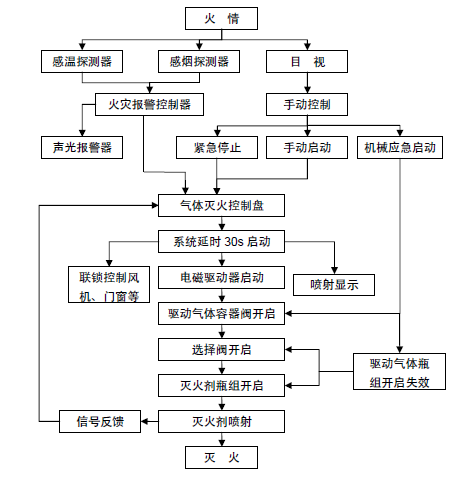

圖1 七氟丙烷滅火系統工作流程圖
2.3 GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置系統結構及組成
七氟丙烷滅火系統為全淹滅滅火系統，主要由火災探測系統（火災探測器、報警控制器）、滅火控制系統（氣體滅火控制盤、聲光報警器、緊急啟動/停止按鈕等）和氣體滅火系統三大部分組成。
氣體滅火系統主要分為單元獨立系統和組合分配系統。
（1）單元獨立系統——一個七氟丙烷供應源，通過固定的管網和噴嘴，對單個防護區或保護對象實施保護。系統可不設選擇閥，采用1 只驅動氣體瓶組啟動全部七氟丙烷滅火劑瓶組。
（2）組合分配系統——一個七氟丙烷供應源，通過區域選擇閥、固定的管網和噴嘴，對兩個或兩個以上的防護區或保護對象實施保護。

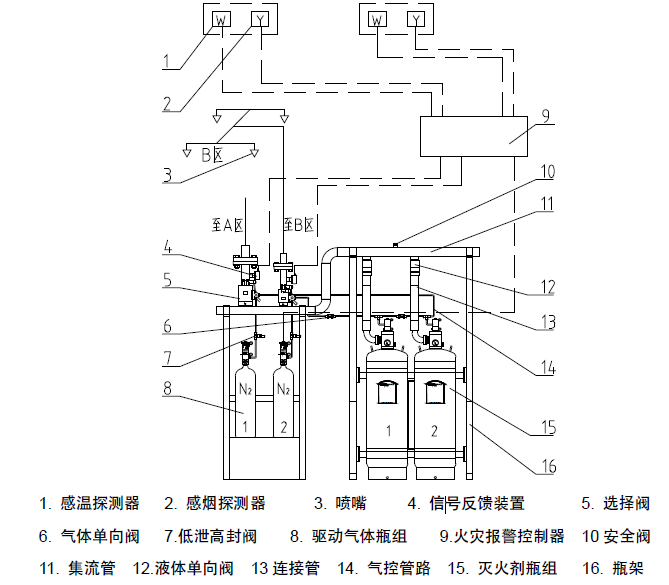

圖2 組合分配系統結構及組成圖
2.4 GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置啟動方式七氟丙烷滅火系統具有自動啟動、手動啟動和機械應急啟動三種方式。
1) 自動啟動：從火災探測報警、關閉聯動設備以及釋放滅火劑瓶組均由系統自動完成，不需要人員介入的操作和控制方式。
2) 手動啟動：人員接到火災自動報警信號或發現火災后，經確認后啟動手動按鈕，通過滅火控制器操作聯動設備、釋放滅火劑的操作和控制方式。
3) 機械應急啟動：指系統在自動啟動與手動啟動失靈時，人員用系統所設的機械式應急啟動機構，直接操作聯動設備和釋放滅火劑的操作和控制方式。
注意！機械應急啟動不是系統正常啟動的一部分，只能在緊急情況下作為最后的措施。
2.5 GST海灣七氟丙烷滅火系統及柜式七氟丙烷滅火裝置系統部件
系統由滅火劑瓶組、驅動氣體瓶組、選擇閥、液體單向閥、連接管、集流管、安全閥、信號反饋裝置、氣體單向閥、低泄高封閥、噴嘴、氣控管路、瓶架、驅動氣體瓶架等組成。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.herald-china.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.herald-china.com/；海灣服務熱線：18910580194
